Spoľahlivé dávkovanie chemikálií.
Solenoidom (magnetom) poháňané membránové dávkovacie čerpadlá zohrávajú dôležitú úlohu v spoľahlivom a presnom dávkovaní kvapalín v procese. Sú vhodné pre nízko-tlakové aplikácie a pre dávkovanie malé množstva chemikálií. Dávkovacie čerpadlá sa používajú v mnohých odvetviach priemyslu, ktoré pracujú s kvapalnými toxickými a agresívnymi chemikáliami.
Flexibilné pri externom ovládaní

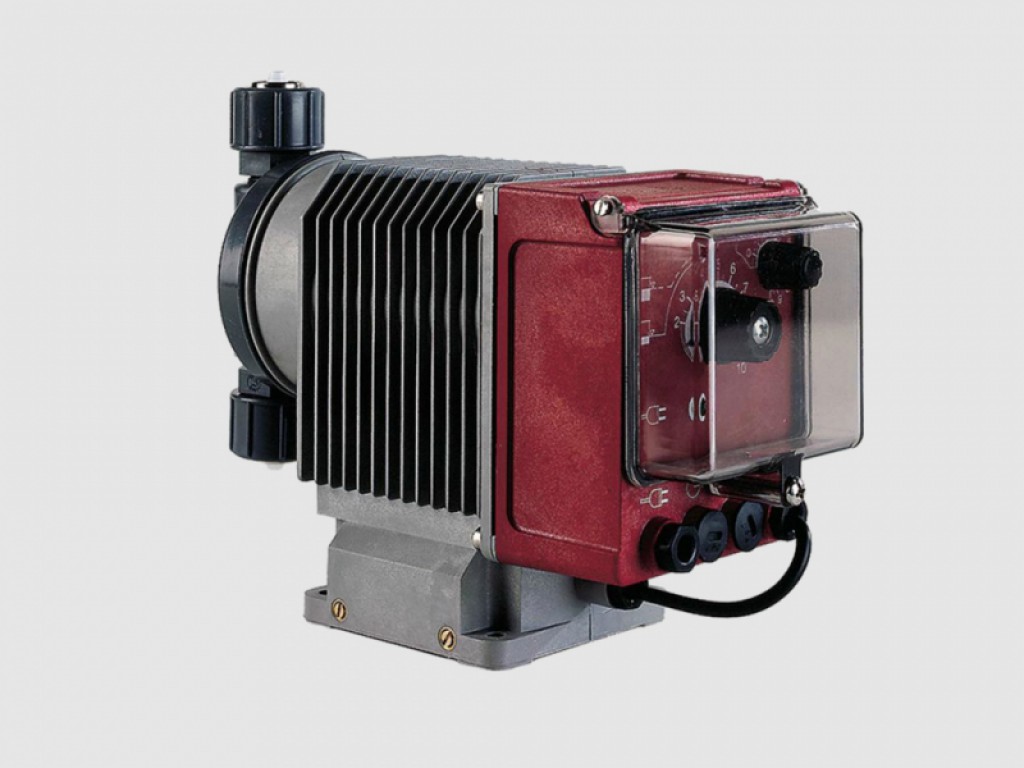

Čerpadlá MAGDOS DE v sebe zlučujú mikroprocesorovú techniku s vysoko kvalitnou mechanikou. Vďaka svojej všestrannosti poskytujú pri externom ovládaní maximálnu mieru flexibility a i napriek tomu je obsluha a manipulácia s nimi jednoduchá. Dvojité guľové ventily zabezpečujú tú najvyššiu presnosť aj pri minimálnych dopravných množstvách.
Čerpadlá MAGDOS DE sa dodávajú pre rôzne druhy aplikácií, pretože sú vybavené s vysoko výkonnými zdvihovými magnetmi a dopravované množstvo na jeden zdvih je možné plynule nastavovať. Pri proporčnom dávkovaní je možné spustenie ľubovoľných kontaktov bežne dostupných vodomerov. Ich pohon sa dodáva vo dvoch výkonových radách 01...12 resp. 20...100 l/h. Menší pohon je uložení v telese z umelej hmoty, ktoré je zosilnené sklolaminátom. Väčší pohon je umiestnený v kovovom telese.
Modulárne konštrukčné usporiadanie
Membránové dávkovacie čerpadlá s magnetom sú vďaka svojmu funkčnému princípu vhodné obzvlášť pre proporčné ovládanie v závislosti na impulzoch alebo vstupných signáloch 0/4...20 mA. Pracujú bez nábehového oneskorenia resp. dobehovej zotrvačnosti a reagujú na každý spúšťací impulz presne určeným dávkovaným množstvom.
Ich modulárne členenie ovládacej jednotky, pohonu a dávkovacej hlavy umožňuje vďaka kombinácii rôznych možností, použiť také riešenie, ktoré je prispôsobené individuálnym potrebám podľa daného druhu aplikácie.
Stručná charakteristika
- Vhodné pre toxické a agresívne médiá
- Dĺžka zdvihu je plynule nastaviteľná v rozsahu 20 do 100%
- Nastaviteľná frekvencia zdvihu
- DE 01...12: 0...100 /min.
- DE 20...100: 0...70 /min
- Možnosť prepnutia na diaľkové impulzné ovládanie (napr. vodomer)
- DE 01...12: až do 100 zdvihov/min.
- DE 20...100: až do 70 zdvihov /min.
- Prípojka pre sledovanie hladiny s predbežnou signalizáciou
- Impulzný vstup a vstup pre sledovanie hladiny sú galvanicky oddelené
- Relé pre hlásenie porúch alebo digitálna indikácia (na prianie)
- Dvojité guľové ventily pre zabezpečenie presného dávkovania
- Všetky typy sú vyrobené podľa nemeckej normy DVGW-DIN 19635
- 115 V AC pre odskúšané prevedenie CSA
Technické parametre
| MAGDOS DE | 1 | 3 | 7 | 2 | 4 | 8 | 12 | 20 | 40 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. vstupný tlak [bar] | 10 | 6 | 10 | 4 | 10 | 4 | 1,5 | ||||
| Prietok pri max. tlak [l/h] | 0,1 | 0,46 | 0,72 | 1,86 | 3,9 | 6 | 12 | 20,2 | 50,4 | 115 | |
| Max. frekvencie zdvihu [zdvih/min] | 100 | 70 | |||||||||
| Sacia výška pre média, ktoré neuvoľňujú exhalácie plynov [mWs] | 3 | 2 | 1,2 | ||||||||
| Napájanie | 115/230 VAC | ||||||||||
| Spotreba energie | 33/30 W | 66/70 W | |||||||||
| Krytie | IP 65 | ||||||||||
| Dĺžka vstupného impulzu | > 30 ms | ||||||||||
| Vstup impulzov | 5 V DC | ||||||||||
| Max. teplota okolia | 40 °C | ||||||||||
| Hmotnosť (umelá hmota) | ~2,9 kg | ~10,5 kg | ~12,5 kg | ||||||||
| Hmotnosť (ušľachtilá oceľ) | ~3,5 kg | ~12 kg | ~20 kg | ||||||||
