Séria EWN-R

Dávkovacie čerpadlo vyššej triedy s multifunkčnou riadiacou jednotkou

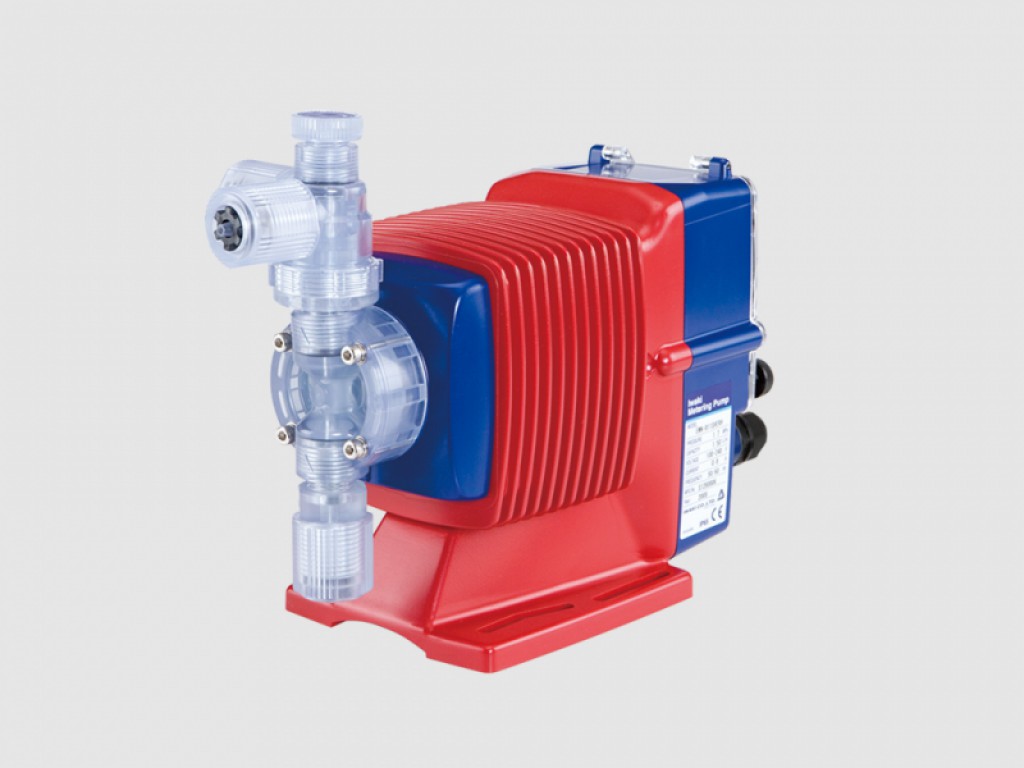

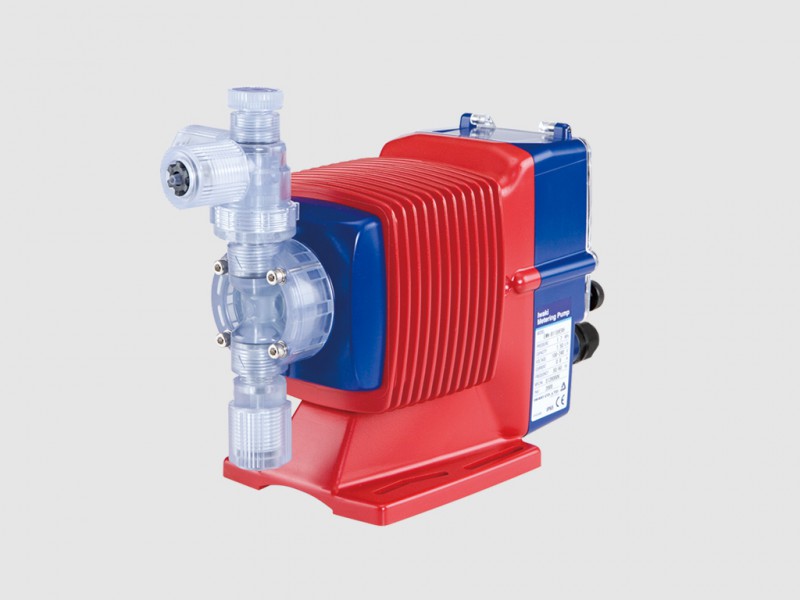

Elektromagnetické dávkovacie čerpadlá EWN-R série s krytím IP65 s robustnou konštrukciou membrány, ktorá v spojení s krátkou dĺžkou zdvihu, má neuveriteľnú životnosť, sú určené pre použitie nielen v úpravniach a čističkách vôd, ale i v zariadeniach pre všetky možné druhy priemyslu.

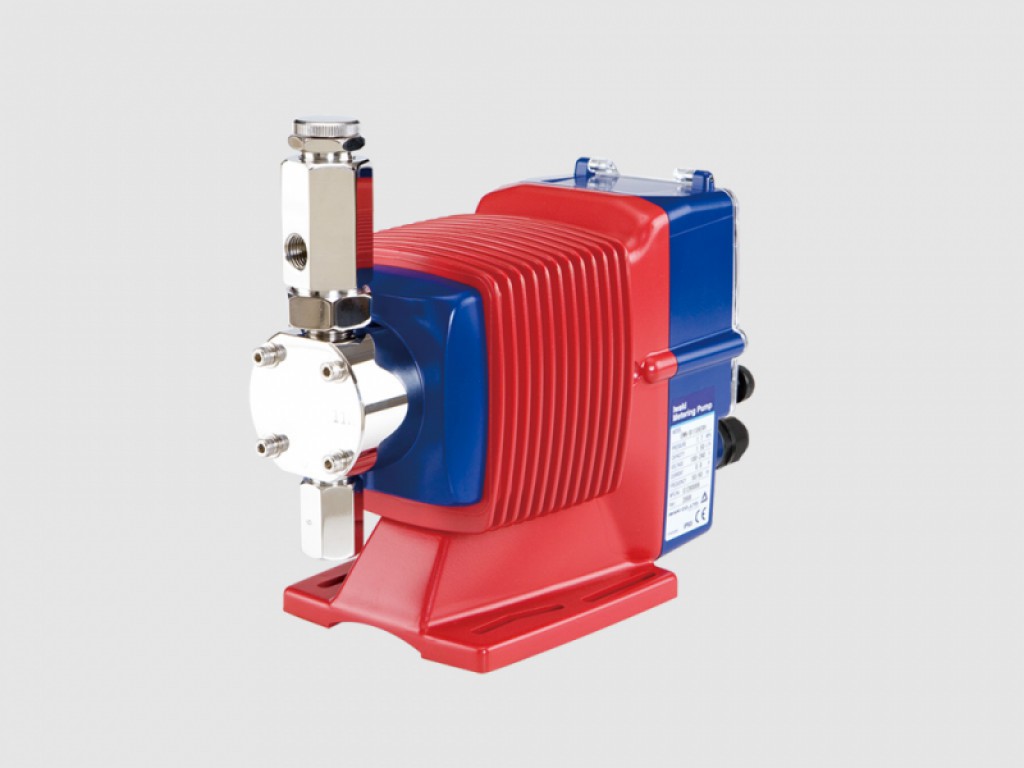

Materiálové prevedenie je možné v mnoho variantoch napr. PVC , PVDF, Nerez 316, atď.

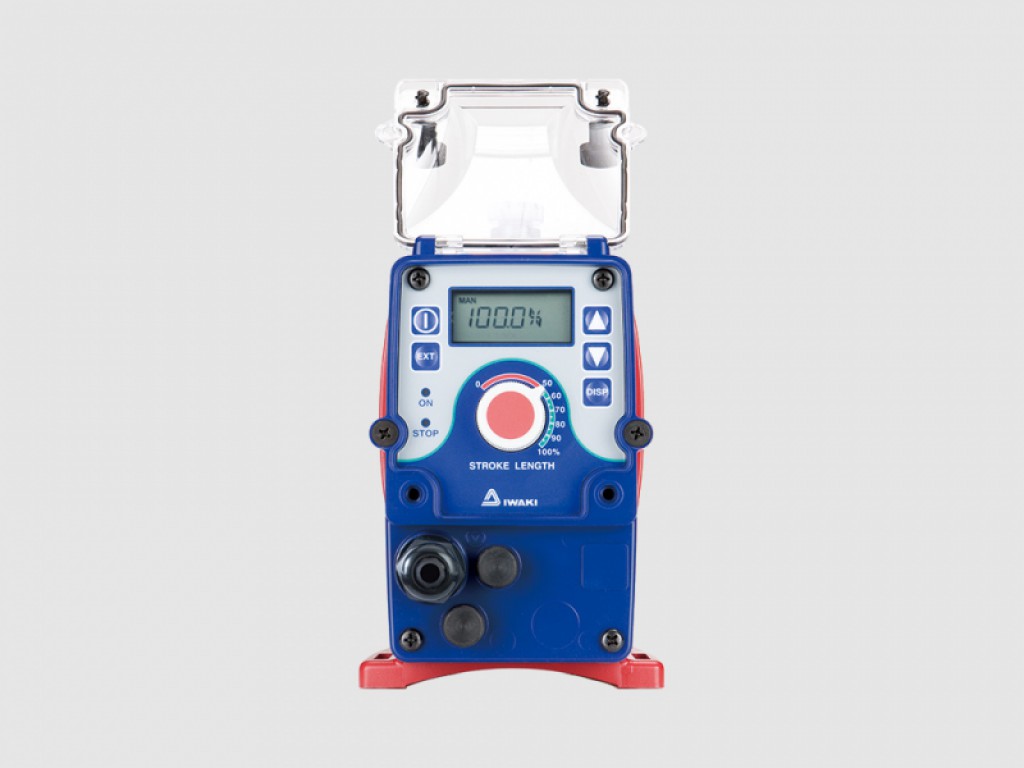

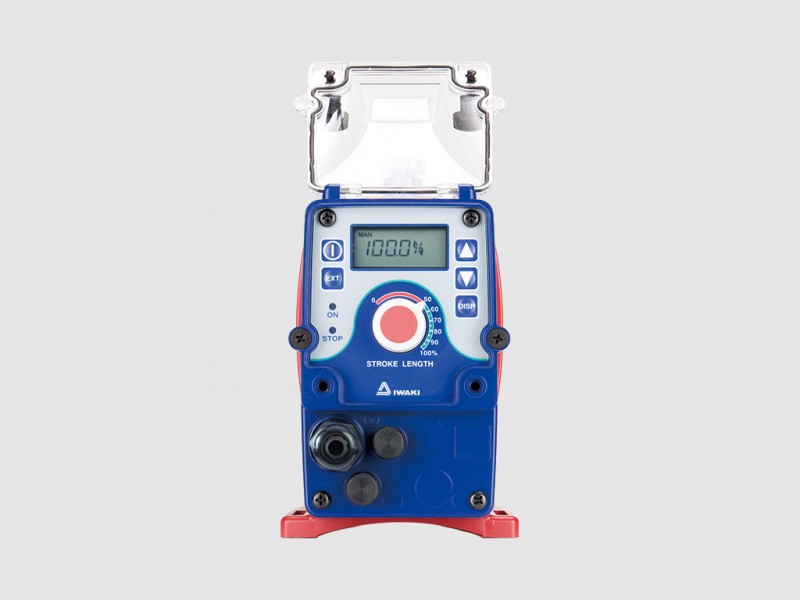

Čerpadlá sú vybavené LCD displejom a konektory pre externé bez napäťové pulzné riadenie. Pulzy je možné tiež násobiť a deliť v pomeroch 1 : 9999 respektíve 9999 : 1. Ďalšia možnosť riadenia je analógový signál (0)4-20 mA. V spojitosti s ostatným príslušenstvom ( napr. sacia jednotka, vstrekovací ventil, atď.) je veľmi jednoducho postaviť samostatnú dávkovaciu jednotku.

Technické parametre - séria EWN-R

TypB11B16B21B31C16C21C31C36
VC/VH/PC/PH
C36
FC/SH/TC
Výkon l/hod. 2.3 3.9 6.0 12.0 4.8 7.8 16.2 25.2 24.6
Výkon ml/hod. 38 65 100 200 80 130 270 420 410
Výkon ml/dávka 0.05 - 0.1 0.09 - 0.18 0.14 - 0.28 0.28 - 0.56 0.09 - 0.22 0.14 - 0.36 0.3 - 0.75 0.47 - 1.17 0.46 - 1.14
Menovitý tlak pri výtlaku MPa 1.0 0.7 0.4 0.2 1.0 0.7 0.35 0.2 0.2
Max. tlak MPa (1.4) (0.8) (0.5) - (1.2) (0.8) - - -
Rýchlosť zdvihu % (zdvihy/min.) 0.1 - 100 (1-360)
Rozsah dĺžky zdvihu % (mm) 50 - 100 (0.5 - 1.0) 40 - 100 (0.5 - 1.25)
Prúd A 0.8 1.2
Priemerný príkon W 20 24
Poznámka 1: jednotlivé hore uvedené prietokové množstvo sú pri tlaku u výtlaku (dĺžka zdvihu 100%, rýchlosť zdvihu 100%) a zvyšujú sa s zmenšovaním se tlakom pri výtlaku.
Poznámka 2: výkon pri čerpání čistej vody, okolitej teplote a menovitému napätiu.
Poznámka 3: teplota kvapaliny .typy VC/VH: -10 až 40°C .PC/PH/FC/SH/TC: -10 až 60°C
Poznámka 4: max. tlak nemožno zaručiť za ktorýchkoľvek podmienok. Max. tlak pre typ z PVC je 1,2MPa. Ohľadom podrobností nás kontaktujte.

Dokumenty na stiahnutie

stiahnuť dokument Prospekt séria EWN-R
formát PDF; veľkosť 1,6 MB

stiahnuť dokument Manuál séria EWN-R
formát PDF; veľkosť 8,2 MB

stiahnuť dokument Inštrukcie k zapojeniu a ovládániu EWN-R
formát PDF; veľkosť 0,9 MB
